一、产品组成

• 1台LED冷光源 1个同轴光摄影仪 1个输出环形光的光导管。
• 1个输出点状光的光导管 1个输出线形光的光导管。

二、功能介绍

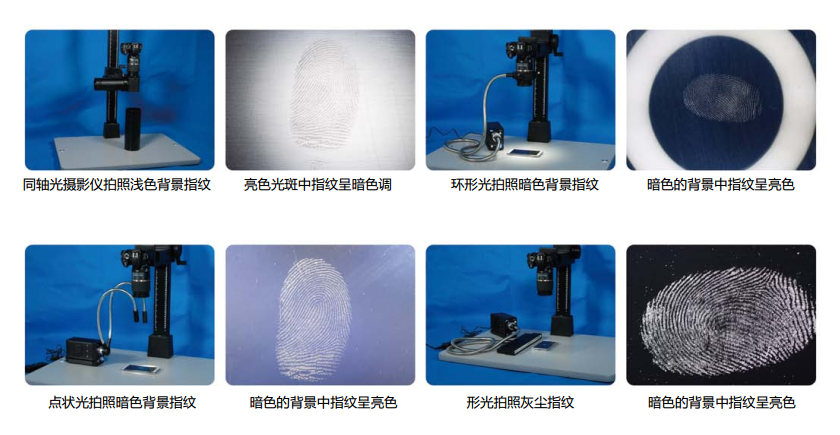

1. BTTZ-Ⅱ型同轴光摄影仪
   • 光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在浅色物体的
   • 光滑表面上。
   • 背景对入射光产生垂直向上的定向反射，反射光全部进入镜头，从取景器看到背景呈现亮色光斑。
   • 指纹对入射光进行漫反射，能量分散在各个方向上，只有小部分进入镜头。从取景器看到在背景
   • 的亮色光斑中指纹呈暗色调。
2. 输出环形光的光导管
   • 将环形光的套环固定在照相机镜头上，镜头垂直对准暗色光滑表面上的潜在手印，光纤光源输出的
   • 光束通过光导管后变成环绕镜头的环形光。
   • 环形光上任何一个点发出的光照射在暗色背景上，背景产生定向反射，入射光都被反射到以镜头光
   • 轴为中心的对称点上，不会进入镜头，从取景器看到背景是暗色的。
   • 环形光上任何一个点发出的光照射在指纹上，指纹产生漫反射，有一部分光会进入镜头，从取景器
   • 看到指纹是亮色的，与暗色的背景形成反差。
3. 输出点状光的光导管
   • 将两个点光源输出口放置在镜头两侧，紧贴镜头，镜头垂直对准暗色光滑表面上的潜在手印。
   • 点光源发出的光照射在暗色背景上，背景产生定向反射，反射光偏离镜头射出，从取景器看到背景
   • 是暗色的。
   • 点光源发出的光照射在指纹上，指纹产生漫反射，有一部分光会进入镜头，从取景器看到指纹是亮
   • 色的，与暗色的背景形成反差。
4. 输出线形光的光导管
   • 用线形光以掠入射的方式照射光滑背景上的灰尘指纹，镜头垂直对准光滑背景上的灰尘指纹。
   • 背景对入射光产生定向反射，反射光在贴近背景的方向射出，没有进入镜头，从取景器看到背景是暗色的。
   • 指纹对入射光产生漫反射，有一部分光会进入镜头，从取景器看到指纹是亮色的，与暗色的背景形成反差。
