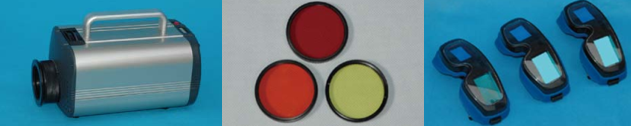

产品特点：

• 壳体前后盖：模具注塑成型；
• 壳体中段：模具拉伸铝型材；整个壳体圆润、光滑
• 防止开关误开的保险机构，保证产品在运输、存储过
• 程中不会因误开而导致火灾
• 电池剩余电量显示
• 输出光亮度高、均匀性好

一、 产品介绍

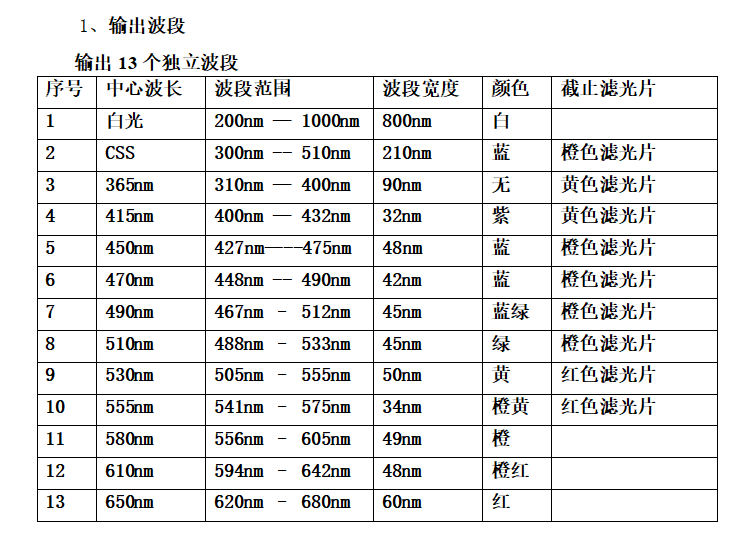

BTXD-Ⅳ型手持式二十波段光源采用55瓦氙灯为发光源，氙灯输出光谱的范围在200nm-1000nm区间， 均衡地分布在紫外、可见和近红外区。经滤光片滤光后，在350nm-700nm范围内的各个波段都能滤出能 量较强的单色光，而且各波段的能量比较均衡。

4、 开关保险卡环

    在运输过程中，由于颠簸、碰撞等因素，可能会误开灯的开关。如果发生误开，灯体工作产生的热量 被封闭在包装箱内，无法散热，有可能引起火灾。 为了防止误开的发生，该灯配置了专门的防止误开的 保险机构：在开关上安装一个卡环，不卸下卡环，就不能打开开关。

5、 电量显示

在灯体的后端有一个电量显示器，在其旁边有一个红色按钮。按下红色按钮，电量显示器就会显示电 池的剩余电量，10格全亮表示电池充满。

一、 使用说明

1、 蓄电池供电

卸下开关保险卡环，打开开关，光源就会启动。转动波段选择拨轮就可以选择需要的波段。工作结束， 关闭开关，安装开关保险卡环。

2、电源适配器供电

将电源适配器一端连接AC220V电源，另一段连接光源主机，卸下开关保险卡环，打开开关，光源就会 启动。转动波段选择拨轮就可以选择需要的波段。工作结束，关闭开关，安装开关保险卡环。

四、蓄电池充电

按下红色按钮，电量显示器就会显示电池的剩余电量。如果显示电量不足，就应该充电；如果显示电 量为零，应立即充电。蓄电池在不使用的状态下也会缓慢地消耗电能，在剩余电量很低的情况下，长期闲 置可能会导致电池报废。

将充电器的一端连接AC220V电源，另一端连接蓄电池，就可以对蓄电池充电了。充电器的指示灯呈红 色表示正在充电，呈绿色表示充电结束，约6小时可以充满电池。

蓄电池在不使用的状态下也会缓慢地消耗电能，如果电池的电能完全耗尽，电池将报废。如果长期不 使用蓄电池，每6个月应对电池进行充电，防止电池报废。

五、多波段光源的应用

多波段光源有两大功能：

（一）分色照明提高痕迹反差。

（二）激发物证荧光。

（一） 分色照明提高痕迹反差

1、操作方法

多波段光源输出光包括红、橙、黄、绿青、蓝、紫各种颜色。用各种颜色的光分别照射痕迹，由于痕 迹与背景对单色光的吸收率存在差别，会看到痕迹与背景之间的反差不断变化。选择反差最大情况进行拍照。

2、特殊波段415nm

血迹的吸收峰在415nm，用415nm光照射血迹，血迹的颜色会加深，对于浅色客体上的潜血痕迹效果明显。 操作方法是用415nm光与白光交替照射，观察二者的席位差别。

3、特殊波段580nm

茚三酮显现的指纹的吸收峰在580nm，用580nm光照射指纹，指纹的颜色会加深，对于浅色客体上的指纹 效果明显。

（二） 激发物证荧光

1、激发荧光的工作原理

激发物证的荧光是多波段光源的主要功能。用多波段光源输出的激发光照射物证，物证吸收部分激发光 的能量，再将这些能量转化成波长更长的光波释放出来，这就是荧光。荧光的亮度远低于激发光，由于激发 光的影响，肉眼直接观察看不到荧光。

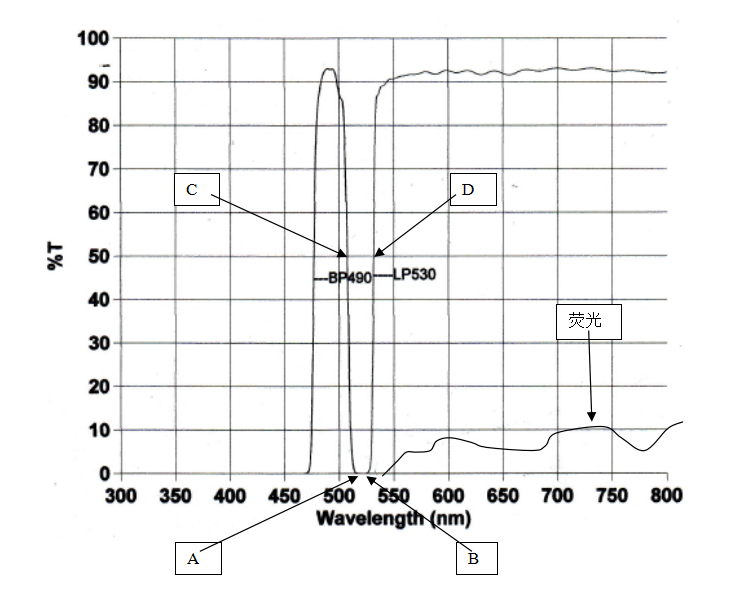

多波段光源激发光是几十纳米宽的带通型光谱（如下图中的BP490），挡在人眼前面的滤光片称为截止滤 光片，截止滤光片是长波通滤光片，允许长于特定波长λ的光通过，阻挡短于λ的光(如下图中的LP530)。荧 光的波长长于激发光。选择合适的截止滤光片档在眼前，阻挡激发光，允许荧光通过，就可以观察到物证的 荧光。

    2、激发物证荧光和观察物证荧光的操作方法

在暗室中，根据物证的荧光特点，选择多波段光源输出的激发光，照射物证。

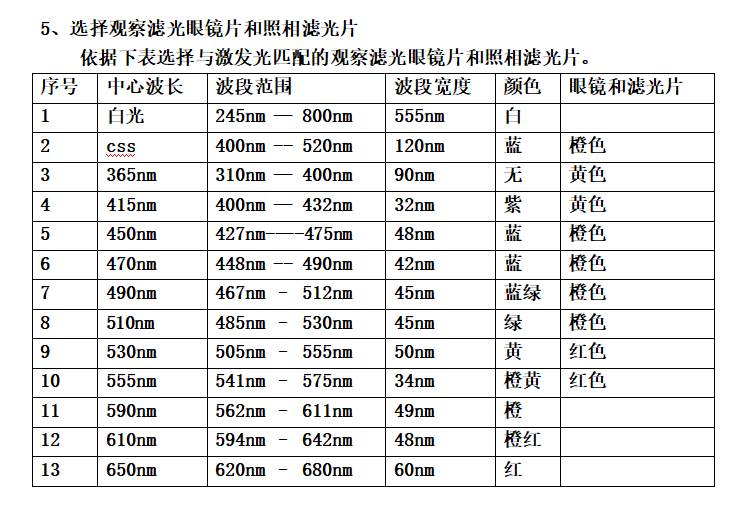

    每次更换激发光波段时，选择对应的滤光眼镜挡在眼睛前观察。

    3、拍照物证荧光

将照相滤光片安装在相机前，相机曝光模式调至P档，拍照物证荧光。

    4、选择激发光波段

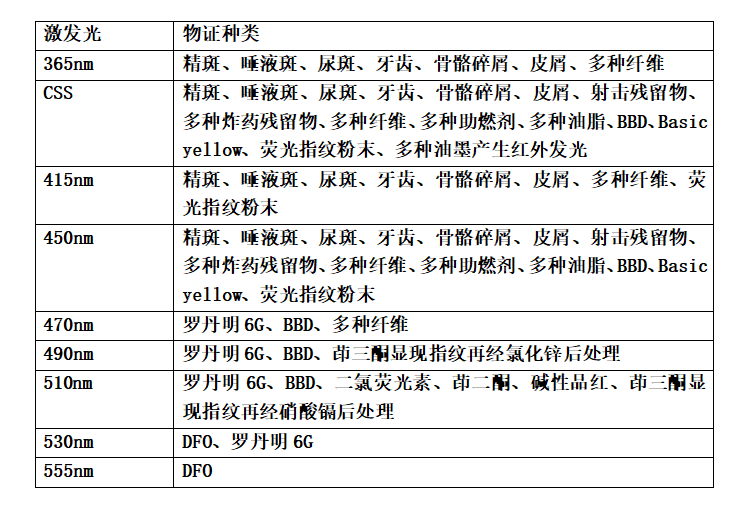

依据下表选择激发光波段：
