一、产品特点：

1. 与德国的SUPERLITE 400十波段光源一样，采用120w 氙灯，具有功率小，亮度大的特点。
2. 在结构和功能上与德国的SUPERLITE 400十波段光源相仿。
3. 配备专用的锂电池供电箱，主机可以用卡具和电池箱连接，由电池供电，也可以和电池分离，由交流电 源供电。
4. 电池箱内安装了充电电路，可直接用交流电源充电。

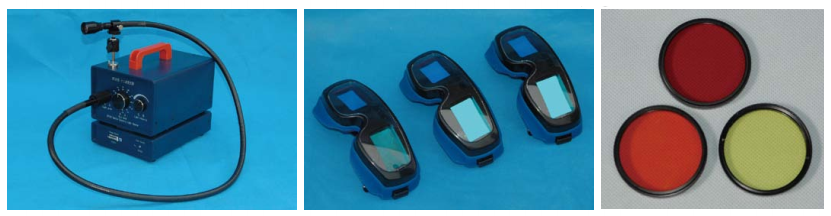

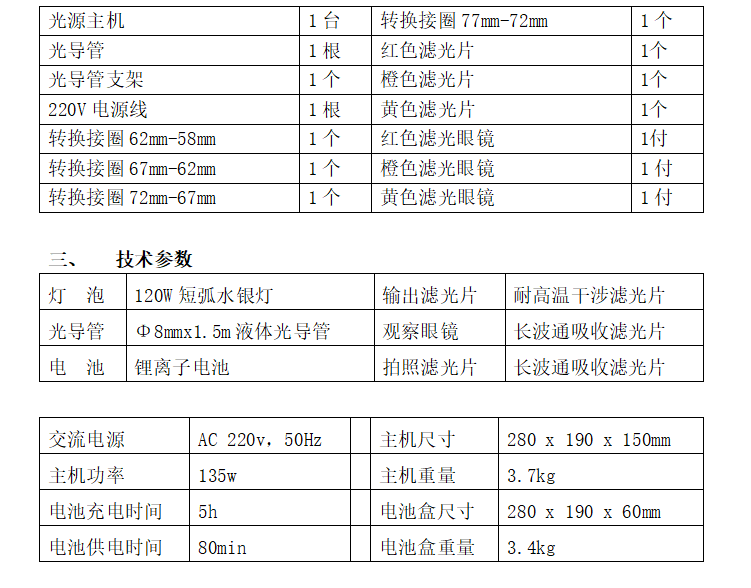

        二、

配置内容

一、 光源操作

（一） 交流供电

1、 将光导管插入“光导”管插孔，插到位时会听到“咔嚓”的定位声。

2、 安装光导管支架，并将光导管安装在支架上。

3、 用电源线连接主机后面的“220V输入”口与220V交流电源。

4、 向左旋转开关到“交流”档，光源就会亮起。

5、 如发现输出光斑有污点，就旋下扩束镜，用软布擦拭石英端面。

6、 如发现输出光斑边缘不齐，就旋转扩束镜对焦。

7、 旋转“波段”旋钮可以选择输出波段。

8、 旋转“光强”旋钮可以调节光强。

9、 观察物证的荧光时，应选择适当的滤光眼镜。选择滤光眼镜的标准是：滤光眼镜的截止波长高于激发光的上限波长。

10、 照相机拍照物证的荧光图象时，应选择适当的滤光片。选择的标准同滤光眼镜。

（二） 电池盒供电

1、 用电池盒连接线连接主机的“24V输入”插座和电池盒的“24V输出”插座。

2、 向右旋转开关至“电池”档，光源就会亮起。

二、 多波段光源的应用

多波段光源有两大功能：

（一）分色照明提高痕迹反差。

（二）激发物证荧光。

（一） 分色照明提高痕迹反差

1、操作方法

多波段光源输出光包括红、橙、黄、绿青、蓝、紫各种颜色。用各种颜色的光分别照射痕迹，由于痕迹与背景对单色光 的吸收率存在差别，会看到痕迹与背景之间的反差不断变化。选择反差最大情况进行拍照。

2、特殊波段415nm

血迹的吸收峰在415nm，用415nm光照射血迹，血迹的颜色会加深，对于浅色客体上的潜血痕迹效果明显。操作方法是用 415nm光与白光交替照射，观察二者的席位差别。

3、特殊波段580nm

茚三酮显现的指纹的吸收峰在580nm，用580nm光照射指纹，指纹的颜色会加深，对于浅色客体上的指纹效果明显。

（二） 激发物证荧光

1、激发荧光的工作原理

激发物证的荧光是多波段光源的主要功能。用多波段光源输出的激发光照射物证，物证吸收部分激发光的能量，再将这些 能量转化成波长更长的光波释放出来，这就是荧光。荧光的亮度远低于激发光，由于激发光的影响，肉眼直接观察看不到荧光。

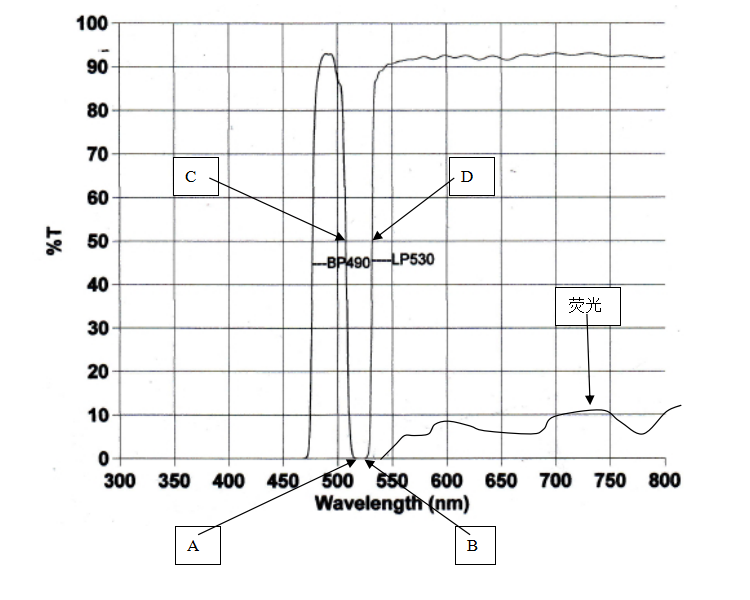

多波段光源激发光是几十纳米宽的带通型光谱（如下图中的BP490），挡在人眼前面的滤光片称为截止滤光片，截止滤光片是长 波通滤光片，允许长于特定波长λ的光通过，阻挡短于λ的光(如下图中的LP530)。荧光的波长长于激发光。选择合适的截止滤 光片档在眼前，阻挡激发光，允许荧光通过，就可以观察到物证的荧光。

2、激发物证荧光和观察物证荧光的操作方法

在暗室中，根据物证的荧光特点，选择多波段光源输出的激发光，照射物证。

每次更换激发光波段时，选择对应的滤光眼镜挡在眼睛前观察。

3、拍照物证荧光

将照相滤光片安装在相机前，相机曝光模式调至P档，拍照物证荧光。

4、选择激发光波段

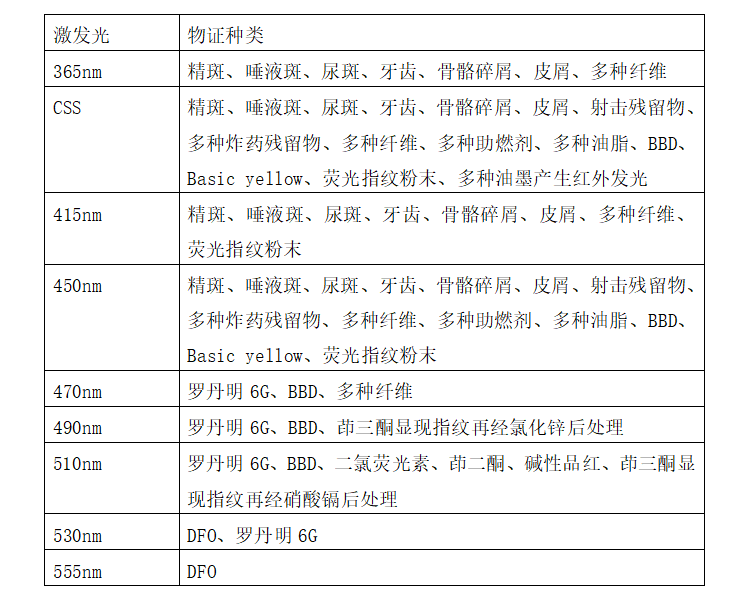

    依据下表选择激发光波段：

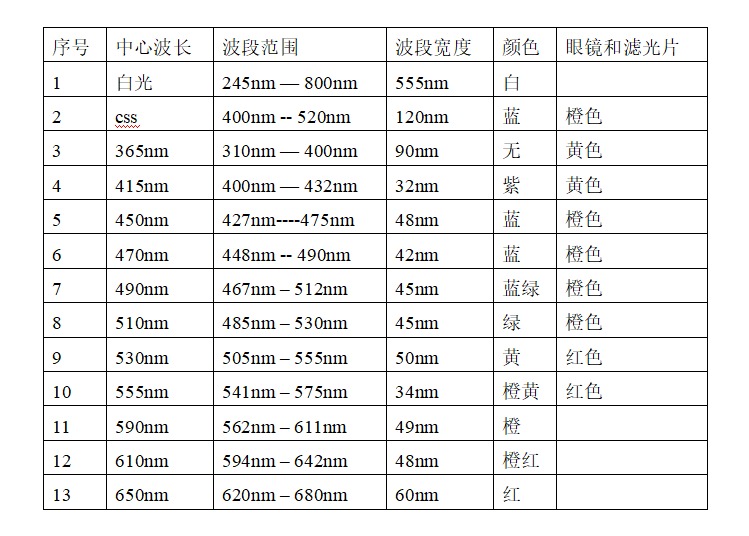

5、选择观察滤光眼镜和照相滤光片

依据下表选择与激发光匹配的观察滤光眼镜片和照相滤光片。

6、特殊波段CSS

6.1 CSS的特点

CSS是Crime scene search 的缩写，波段范围是360nm至510nm，宽度达150nm。波段宽度最大，能量最大， 激发荧光的能力最强。

6.2 CSS的用途

CSS光照射干燥的精斑、唾液斑、尿斑、淋巴液斑、骨骼碎屑、牙齿、皮屑等生物物证，佩戴专用眼镜， 可以观察到最强的荧光。用CSS光照射纤维、某些炸药，佩戴专用眼镜，可以观察到荧光。

用多波段光源勘查现场的程序是先用白光搜索现场物证，将现场遮黑，再用CSS搜索物证荧光。

一、 电池盒充电

按下电池盒前面的蓝色按钮，可以看到电池盒的电量，当电量低于70%时就应当充电。

1、 充电前应关闭主机，或切断主机与电池盒的连接。

2、 用220V电源线连接电池盒后面的“220V充电”插座与220V交流电源，看到前面的指示灯微亮， 表明充电已开始。

3、 当指示灯完全亮起时，表明电已充满。

二、 维护锂电池

1、 关机后要等待30分钟再充电，充电后要等待30分钟再开机。

2、 电池在存放时，电量会缓慢消耗，湿度越大消耗越快。电量彻底耗尽时，电池就报废了。

3、 电池在工作中耗尽了电量，应尽快充电；长期放置不用时，应每隔3个月充电一次。

三、 注意事项

1、 光源的外壳是金属材质，必须保证与其连接的交流电源有接地线。

2、 关闭光源后30秒时间内不能再启动光源，否则会因短路烧毁保险或电路。

3、 主机工作时不可堵塞通风口。

4、 光源输出光很强，不可直射人眼。

5、 不要过度弯折液体光导管，否则会烧毁光导管。

6、 光导管一定要插到位，否则光强度大幅下降。
